Máquina de extrusão de telhado ondulado PC

Linha de produção de chapas onduladas de PC

A linha de produção de chapas onduladas de policarbonato transforma matérias-primas sólidas de policarbonato (normalmente grânulos ou pó) em chapas onduladas com especificações, formas de onda e cores específicas por meio de uma série de processos contínuos. Toda a linha integra tecnologias-chave como extrusão de polímeros, conformação, resfriamento, modelagem, tração, corte e empilhamento.

II. Componentes e funções principais

Uma linha de produção padrão de chapas onduladas para PC geralmente consiste nos seguintes sistemas principais:

Carregando sistema

● Função: Transporta automaticamente a matéria-prima do PC, o material reciclado (se reutilizável) e o masterbatch de cor necessário dos recipientes de armazenamento para a tremonha da máquina de extrusão.

● Componentes: Normalmente inclui um carregador a vácuo, secador/desumidificador (o material PC é altamente sensível à umidade e deve ser pré-seco), funil, etc.

● Pontos-chave: Garante a proporção precisa dos materiais, mistura uniforme e secagem completa.

Sistema de máquina de extrusão

● Função: Este é o "coração" da linha de produção. Ele derrete o material sólido de PC por meio de aquecimento elétrico e cisalhamento por parafuso, plastificando-o em uma massa fundida viscosa e uniforme de alta temperatura.

● Componentes: Inclui principalmente o corpo do cartucho, o parafuso (normalmente um único parafuso projetado para as características de um PC), o sistema de aquecimento/resfriamento, o motor de acionamento, etc.

● Pontos-chave: O controle preciso da temperatura (controle de temperatura por zonas) e o projeto da rosca são essenciais para a qualidade da fusão e a eficiência da produção.

T-Die

● Função: Recebe o material de PC fundido da extrusora e o molda no formato inicial e na estrutura ondulada da chapa. O projeto da matriz determina diretamente a forma ondulada do produto final (por exemplo, onda grande, onda média, onda pequena, onda trapezoidal, etc.).

● Tipo: Uma matriz tipo cabide é comumente usada para garantir a distribuição uniforme do material fundido em toda a largura.

● Pontos-chave: Design preciso do canal de fluxo, folga ajustável na borda da matriz e material de aço liga de alta qualidade com acabamento superficial extremamente refinado.

Sistema de conformação e resfriamento (mesa de conformação)

● Função: Esta é a etapa fundamental onde se forma o formato final da onda. A chapa flexível proveniente da matriz entra imediatamente em uma máquina de conformação composta por uma série de rolos metálicos de precisão.

● Processo: Os rolos utilizam adsorção a vácuo e circulação de água de refrigeração para moldar com precisão e resfriar rapidamente a chapa, garantindo formas onduladas nítidas e estabilidade dimensional.

● Pontos-chave: A precisão do perfil do rolo, a eficiência de resfriamento e a uniformidade da adsorção a vácuo determinam a qualidade da lâmina ondulada.

Unidade de Tração

● Função: Fornece uma força de tração firme e constante para puxar uniformemente a chapa ondulada moldada da máquina de conformação e transportá-la para as unidades subsequentes. Isso garante a produção contínua e a linearidade da chapa.

● Componentes: Normalmente consiste em rolos de borracha superiores e inferiores ou correias sincronizadas, com ajuste de velocidade contínuo sincronizado com a velocidade de extrusão.

Máquina de corte

● Função: Corta automaticamente a folha ondulada produzida continuamente em comprimentos predefinidos.

● Tipo: Geralmente utiliza uma serra circular móvel ou uma serra planetária. A lâmina da serra move-se sincronizadamente com a chapa durante o corte e retorna à sua posição após a conclusão, garantindo cortes suaves sem interromper a produção contínua.

Sistema de empilhamento/recebimento

● Função: Recebe automaticamente as folhas cortadas e acabadas e as empilha ordenadamente para embalagem.

● Método: Pode ser do tipo ventosa pneumática, do tipo esteira transportadora ou do tipo robótico para reduzir o trabalho manual e evitar arranhões na superfície das folhas.

Sistema de controle

● Função: O "cérebro" de toda a linha de produção. Normalmente utiliza um CLP (Controlador Lógico Programável) e uma IHM (Interface Homem-Máquina) com tela sensível ao toque para controlar centralmente todos os motores, controladores de temperatura, bombas de vácuo, máquinas de corte, etc.

● Vantagens: Permite a produção totalmente automatizada, o controle preciso dos parâmetros do processo (temperatura, velocidade, nível de vácuo, etc.), garante a qualidade consistente do produto e facilita o registro e a depuração.

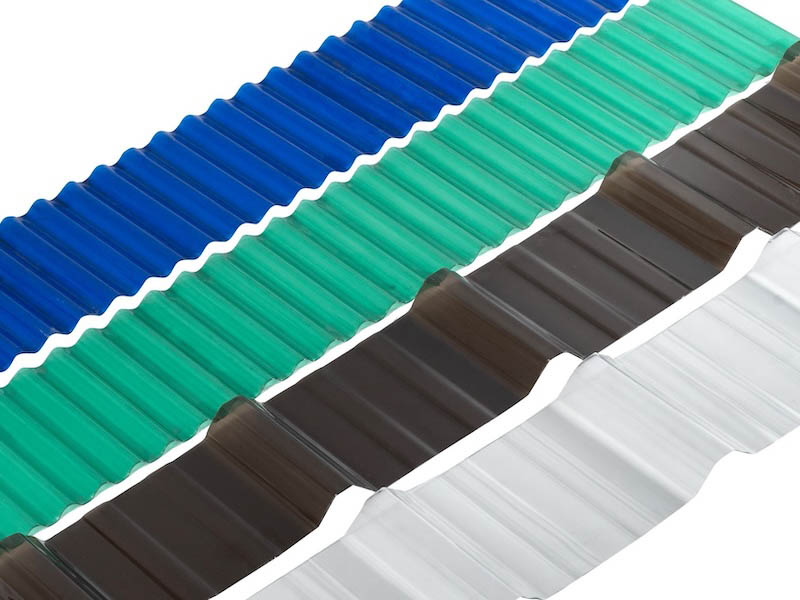

A chapa de policarbonato corrugado é um material termoplástico flexível de alto desempenho com um padrão ondulado durável. É uma escolha ideal para claraboias, coberturas industriais e arquitetônicas, fachadas de edifícios, estufas comerciais e projetos de bricolagem para exteriores.

Em comparação com o vidro e o acrílico, o policarbonato corrugado oferece vantagens notáveis: é 200 vezes mais resistente que o vidro, proporciona até 85% de transmissão de luz e pesa 50% menos, tornando-o extremamente fácil de manusear. Com um índice de amarelamento muito baixo, este material mantém sua transparência e resistência por 10 a 20 anos sem se tornar quebradiço ou descolorido.

O revestimento protetor UV das chapas de policarbonato ondulado bloqueia até 99% da radiação ultravioleta prejudicial. Além disso, o sistema de cobertura foi projetado para ser resistente a vazamentos e, graças à sua leveza e alta rigidez, pode ser instalado facilmente sem ferramentas especiais.

Fluxo do Processo de Produção

Preparação da matéria-prima (secagem, dosagem) → Carregamento a vácuo → Fusão e plastificação na extrusora → Conformação por matriz → Moldagem a vácuo e resfriamento → Tração → Corte em comprimento fixo → Empilhamento automático → Inspeção e embalagem
